气动阀门,阀门气动装置介绍

2019-07-22

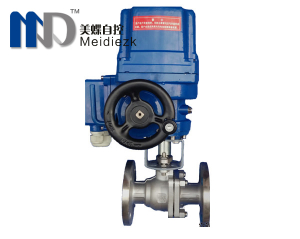

电动不锈钢球阀

       阀门气动装置安全、可靠、成本低,使用维修方便,是阀门驱动结构中的一大分支。目前气动装置在具有防爆要求的场合应用较多。阀门气动装置采用气源的工作压较低,一般不大于0.82MPa。又因结构尺寸不宜过大,因而阀门气动装置的总推力不可能很大。

       一、阀门气动装置的使用条件气源工作压力 0.4~0.7(MPa)环境温度和介质温度 5~60(℃)活塞工作速度和叶片径线速度 10~500(mm/s)电磁控制输入信号电流 4~20mA 。

       二、阀门气动装置的分类阀门气动装置按其结构特点分为三种型式:薄膜式气动装置、气缸或气动装置、摆动式气动装置。此外还有气动马达式气动装置薄膜式 1、薄膜气缸 2、膜片 ①盘形膜片 ②平膜片 3、弹簧 4、活塞杆气缸式 1、气缸 ①单气缸 ②双气缸 2、活塞与活塞环 ①O形密封圈 ②J形密封圈 ③U形密封圈 ④V形密封圈 3、活塞杆 4、手动操作机构 5、气路附件 ①回路系统 ②信号返回路 ③空气过滤器 ④减压阀油雾器 ⑤控制换向阀摆动式 1、缸体 2、定子 3、转子 4、叶片。

       三、各类气动装置的结构特点薄膜式 行程短,<40mm,结构紧凑,灵活,无手动机构气缸式 行程长,必要时需加缓冲机构,出力不够采用双气缸结构,有手动和手气动切换结构摆动式 结构简单,成本低,往复运动直接变成旋转运动气动马达式 可以直接代替阀门电动装置的电动机而成为气动装置,因而可具有电动装置的力矩控制等功能,但结构复杂 气动装置缸体内经与缓冲行程的关系 缸体内经(mm) 缓冲行程长度(mm) <5515~2080~12520~30>12530~40。

       四、气动装置主要零件材料及其加工精度气动装置主要零件材料及热处理要求 零件名称 材料及热处理要求 标准号 气缸 冷拨黄铜 GB/T13808-1992离心浇铸青铜ZCuA110Fe3、ZCuSn6Pb3GB/T1176-1987铝合金表面阳级氧化 GB/T1173-1995无缝钢管镀铬 20GB/T669-1999碳素钢镀铬 45GB/T699-1999铸铁 HT150GB/T9439-1988HT200GB/T9439-1988活塞 优质碳素钢镀铬 45GB/T699-1999铸铁镀铬 HT200GB/T9439-1988铝合金 ZL101GB/T1173-1995铝合金ZL106GB/T1173-1995叶片铜 铝合金ZL101、ZL106GB/T1173-1995优质碳素钢 45GB/T699-1999碳素钢 Q235-AGB/T700-1988端盖 铝合金ZL101、ZL106GB/T1173-1995碳素钢Q235-AGB/T700-1988铸铁 HT200GB/T9439-1988密封件 橡胶、皮革等 HG/T2579-1994轴套 青铜 ZCuSn6Zn6P13GB/T1176-1987黄铜 ZCuZn38Mn2Pb2GB/T1176-1987铜基粉末冶金 活塞杆 优质碳素钢镀铬 45GB/T699-1999不锈钢 1Cr13、2Cr13GB/T1220-1992气动装置主要零件主要表面的加工精度 滑动面 表面粗糙度 Ra/μm活塞杆的滑动面 0.8~0.4缸体内表滑动面 缸径≤200mm0.8~0.4350>缸径>200mm 1.6~0.8缸径≥350mm3.2~1.6活塞的滑动面 1.6~0.8衬套的滑动面 3.2~1.6。
