气动偏心半球阀

产品属性

  • 所属分类:气动球阀
  • 产品编号:1563929034
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀厂

 如需购买请点击


气动偏心半球阀

阀门型号:PQ640F,PQ640H

通径规格:DN25~DN300

结构形式:偏心旋转球芯

阀体材质:碳钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16、PN25、PN40

适用温度:-20℃~450℃

应用范围:蒸汽、水、油品、气体、腐蚀性介质

产品特点:高性能、长寿命、启闭力矩小、V型切口具有切削功能


气动偏心半球阀简介:

       PQ640H气动偏心半球阀具有开关无摩擦,密封不易磨损,启闭力矩小等特点,利用半球体围绕偏心轴心旋转来控制管路介质,在开关过程中,球体与阀座密封面之间不会产生摩擦,减少了密封件的磨损,大大提高了使用寿命。由于气动偏心半球阀的结构原理与三偏心蝶阀的运作形式极为相似,顾有人称偏心半球阀是一种球形阀瓣的蝶阀。

气动球阀价格


气动偏心半球阀特点:

 1、PQ640H气动偏心球阀的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。

2、气动偏心球阀的V型切口具有切削功能,在关闭时能将介质中的杂物(树枝、纺织袋等)切断,保证阀门正常启闭。

3、2、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求。

4、气动偏心旋转阀特别适用于泥浆和含有纤维介质,以及含有微小固体悬浮物的介质,广泛应用于石油、化工、造纸、污水处理等管道中做开关切断或流量调节。

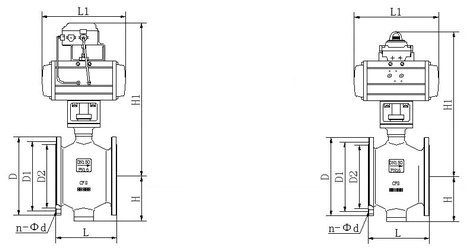

气动偏心半球阀技术参数:


公称通径DN25~DN300(MM)
公称压力PN1.0、1.6、2.5、6.4MPa
连接形式对夹式、法兰连接
结构形式直通偏心球形阀
驱动形式压缩空气4-7bar(可带手动装置)
阀体材质碳钢WCB、不锈钢304、不锈钢316、316L
泄露量Q软密封VI级、硬密封IV级
可调范围全腔型(100:1)、60%腔型(60:1)、40%腔型(40:1)
流量特性近似等百分比
控制方式开关型(开关两位切断),调节型(定位器4-20mA模拟信号)
作用形式单作用(弹簧复位)常开式,常闭式;双作用(无复位)气开气关

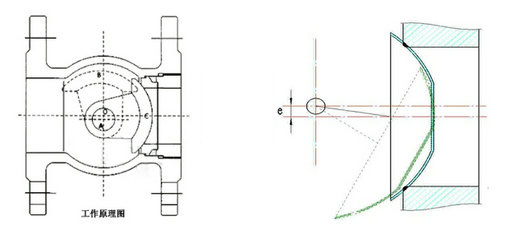

气动偏心半球阀原理说明(图):

电动不锈钢球阀

      气动偏心半球阀半球体中线与阀杆中线偏置尺寸,与阀座中线偏置尺寸,全开时球体与阀座完全脱开,并有一定的间隙,回转半径分为长半径和短半径,在长半径转动轨迹的切线会与阀座密封面形成一个Θ角,在阀门启闭时,半球相对阀座面有一个渐出脱离和渐入挤压的作用,从而降低了启闭时阀座与半球之间的机械磨损和擦伤,提高了使用寿命。
