不锈钢气动球阀

产品属性

  • 所属分类:气动球阀
  • 产品编号:1563937927
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀价格


 如需购买请点击

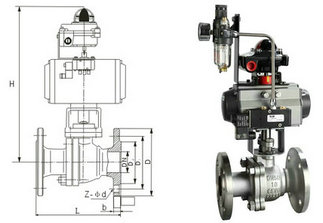

不锈钢气动球阀

阀门型号:Q641F,Q641H

通径规格:DN15~DN300

结构形式:浮动直通式

阀体材质:不锈钢304、不锈钢316、不锈钢316L

公称压力:PN10、PN16、PN25、PN64

适用温度:-40℃~450℃

应用范围:水、气体、蒸汽、其它液体、腐蚀性介质

产品特点:超强的抗拉性,耐磨性以及防腐蚀性,适用范围广


不锈钢气动球阀概述:

       不锈钢气动球阀是由不锈钢硬密封球阀与气动执行机构及其它相关附件组成,利用气源驱动来控制阀门启闭,不锈钢气动球阀阀体材质均由不锈钢制作,具有超强的抗拉性,耐磨性以及防腐蚀性等,不仅可用于一般常温常压的场合当中,还适用于超高压和低压力降等工作条件相对比较恶劣的管道里,温度可达到550℃。不锈钢气动球阀可根据工况需要装配上阀门定位器,输入4-20MA的模拟量信号,达到对球阀开度大小的百分比调节控制。



不锈钢气动球阀性能优点:

1、不锈钢球阀采用硅溶胶精密铸造,与气动执行器连接组成,不仅可以作为开关截断作用、也可作为流量调节作用。

2、多样化选择,通过选用不同的阀体、阀座材质,可适用于不同工况介质当中。

3、适用范围广阔,可用于常温常压场合,也可在高温高压及低温工况中广泛使用。

4、气动不锈钢球阀采用气体为动力源,压力一般在0.4-0.7MPA左右,相对来说比较安全。如果漏气的话,气体可以直接排出,对环境没有污染,同时具有较高的安全性。


不锈钢气动球阀附件选项:

回讯器:也叫限位开关,远程反馈开关信号(可防爆)

电磁阀:双作用选二位五通、单作用选二位三通(可防爆)

三联件:可对气源稳压、过滤、气缸加润滑油

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件:电气定位器、气动定位器、电气转换器。

气源处理附件:空气过滤减压阀、气源处理三联件。

手动机构:转动手轮机构,手动开关阀门


不锈钢气动球阀技术参数:


公称通径DN15~DN300(mm)
公称压力1.0、1.6、2.5、6.4MPa
驱动形式气动控制(压缩04-07Mpa)
连接方式法兰连接
回信电压AC220V/DC24V
温度范围-40℃~450℃
作用形式单作用(气开、气关,气源故障复位);双作用(通气开、通气关)
阀体材质不锈钢304、不锈钢316、不锈钢316L
控制方式开关型(开关两位切断控制)、调节型(4-20mA模拟信号)
适用介质蒸汽、水液、气体、腐蚀性介质等(常温、低温、高温高压)


不锈钢气动球阀标准规范:

1、检验主试验:JB/T 9092、API 598。

2、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

3、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、JIS B2212~2214、NF E29-211、DIN2543。

4、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
