电动软密封蝶阀

产品属性

  • 所属分类:电动蝶阀
  • 产品编号:1563953538
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀厂


 如需购买请点击


电动软密封蝶阀

阀门型号:D971X,D941X,D971F46,D941F46

通径规格:DN50~DN1200

结构形式:中线型(对夹式,法兰)

阀体材质:球墨铸铁、铸钢WCB、不锈钢304、316

公称压力:PN6、PN10、PN16

适用温度:-40℃~200℃

应用范围:液体、气体、油品及腐蚀性流体

产品特点:密封性能好,耐老化、耐腐蚀,使用寿命长


电动软密封蝶阀简介:

       电动软密封蝶阀一般为中线型结构,主要由软密封蝶阀与电动执行器组成,按不同的连接方式可分为法兰式和对夹式。其密封形式采用密封结构,具有良好的密封性能(可达零泄露)密封材料为各种橡胶、聚四氟乙烯等。电动软密封蝶阀一般用于温度≤200℃,公称压力≤1.6MPA的常温环境和低压、中压场所,由于结构特征的限制,不适应耐高温、高压及抗磨损等行业。广泛用于水处理、环保、石油、化工等管道上作调节流量和截流介质的作用。



电动软密封蝶阀技术参数:


公称通径DN50~DN1200(mm)
公称压力PN0.6、1.0、1.6MPa
连接方式法兰式、对夹式连接
密封形式软密封(可达零泄露)
作用形式开关模式、智能调节
温度范围丁腈橡胶:-40℃~90℃;氟橡胶:-20℃~200℃
阀体材质铸铁、碳钢、不锈钢304、不锈钢316
适用介质液体、气体、油品及腐蚀性流体(常温常压场合)


电动软密封蝶阀性能特点:

1、设计新颖、合理,结构独特,重量轻,启闭迅速。

2、操力矩小,操作方便,省力灵巧。

3、分为电动对夹式软密封蝶阀和电动法兰软密封蝶阀。

4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀,使用寿命长

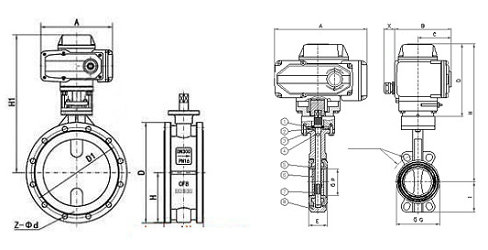

电动法兰软密封蝶阀结构              电动对夹式软密封蝶阀结构


电动软密封蝶阀密封材料:

材料品种代号           耐高温度          耐低温度         适用温度
氯丁橡胶×或 0rJ              82℃                -40℃                ≤65℃
丁腈橡胶XA或orJA            93℃                -40℃                ≤80℃
乙丙橡胶XB或orJB           150℃              -40℃               ≤120℃
聚四氟乙烯xC、JC或0rF          232℃            -268℃              ≤200℃
硅橡胶XD或orJD           250℃              -70℃               ≤200℃
氟橡胶× E或orJE           204℃             -23℃                ≤180℃


电动软密封蝶阀和电动硬密封蝶阀的区别:

1、软密封蝶阀多为中线型,硬密封多为单偏心、双偏心、三偏心蝶阀结构。

2、软密封用于常温环境。硬密封可用于低温、常温、高温等环境。

3、软密封使用于低压-常压,硬密封还可以使用于中高压。

4、软密封和三偏心硬密封蝶阀密封性能比较好,三偏心蝶阀在高压高温环境下可以保持良好的密封。



电动软密封蝶阀和电动硬密封蝶阀的优缺点:

软密封蝶阀的优点是密封性能好,缺点是容易老化、磨损、使用寿命短。

硬密封蝶阀使用寿命长,但是密封性相对比软密封蝶阀差。

软密封蝶阀适用于常温常压的水处理、轻工、化工等行业工况,硬密封蝶阀多用于供热、、及煤气、油品、酸碱等高温高压环境。
