气动通风蝶阀

产品属性

  • 所属分类:气动蝶阀
  • 产品编号:1563958098
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

电动不锈钢球阀

 如需购买请点击

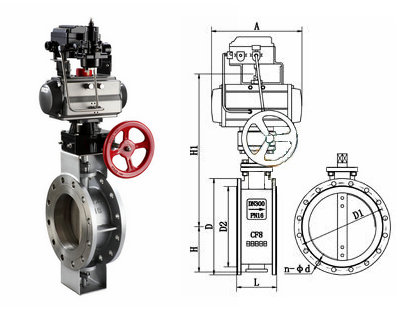

气动通风蝶阀

阀门型号:D641W

通径规格:DN50~DN2000

结构形式:中线型(法兰)

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN2.5、PN6、PN10

适用温度:-40℃~+450℃以上

应用范围:空气、煤气、含尘气体、烟道气、冷热风等

产品特点:流道阻力小,流量系数大,重量轻,可适用于大口径


气动通风蝶阀概述:

       气动通风蝶阀是用在通风管道中的一种非密闭旋转型蝶阀,采用中线式碟板与短结构钢板焊接的结构形式设计制造,作为气体介质的流量调节或开关控制。气动通风蝶阀流道阻力小,流量系数大,重量轻,启闭快,与阀门定位器配套使用,可实现比例调节,特别适用于大口径、大流量锅炉窑烟道气控制。


气动通风蝶阀优点:

1.可远距离控制阀门开关、调节,达到了省时省力,省人工成本。

2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。

3.采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。


气动通风蝶阀采用标准:

设计标准:GB/T12238-1989、JB/T8692-1998

法兰连接尺寸:GB/T9115.1-2000

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992、JB/T9092-1999

强度试验:0.075  0.375

密封试验:≤1.5%泄漏量

适用温度:-40~+450℃


气动通风蝶阀技术参数:


公称通径DN50~DN2000(mm)
压力等级PN0.25、0.6、1.0MPa
连接方式法兰式连接
结构形式中线型结构
驱动方式气动控制,气源驱动(可带手轮)
阀体材质铸钢WCB、不锈钢304、不锈钢316
密封材质本体密封
工作场合空气、煤气、含尘气体、烟道气、冷热风等
控制方式开关型(开关两位模式),调节型(调节碟板开度)
附件选型定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
