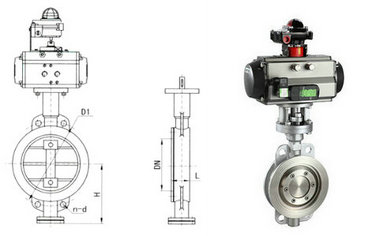

不锈钢气动蝶阀结构图
不锈钢气动蝶阀
阀门型号:D673H,D643H
通径规格:DN50~DN1200
结构形式:三偏心硬密封(对夹式,法兰)
阀体材质:不锈钢304、316、316L
公称压力:PN10、PN16、PN25、PN40
适用温度:-40℃~450℃
应用范围:气体、水、油品、蒸汽、腐蚀性流体
产品特点:高性能、长寿命,结构紧凑、使用范围广
不锈钢气动蝶阀简介:
不锈钢气动蝶阀是一种高性能、长寿命蝶阀,主要由气动执行装置与不锈钢蝶阀组成,阀体与碟板均采用不锈钢材质制作,具有耐高温、防腐蚀、耐高压等特点。不锈钢气动蝶阀按连接方式不同可分为法兰、对夹式或焊接式,不仅适用于开关两位切断控制,并可装配阀门定位器,实现对介质流量、温度、压力等参数的比例调节。不锈钢气动蝶阀可广泛应用于高温、高压以及低温、防火等管道作开关切断或调节使用。
不锈钢气动蝶阀优点:
1、气动不锈钢蝶阀结构紧凑、体积小、重量轻、操作灵活、使用方便。
2、不锈钢蝶阀采用三维偏心弹性或多层次硬密封结构,,密封性能可靠,其中软密封可达到零泄漏;
3、气动不锈钢蝶阀具有耐高温、高压以及耐腐蚀、耐磨损等特点。
4、具有双向密封功能,并且安装方便,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
不锈钢气动蝶阀技术参数:
公称通径 | DN50~DN1200(mm) |
压力等级 | PN1.0、1.6、2.5、6.4MPa |
连接方式 | 对夹式、法兰连接 |
密封形式 | 金属硬密封 |
驱动方式 | 气源驱动,压缩空气4~7bar(可带手轮) |
适用温度 | -40℃~550℃ |
适用介质 | 水、蒸气、油品、酸类腐蚀性等(高温场合) |
控制方式 | 开关型(开关切断控制),智能调节型(4-20mA信号) |
不锈钢气动蝶阀工作原理:
不锈钢气动蝶阀是以压缩空气(空压机)为动力源,通过电磁阀换向去驱动气动执行器,气动执行器带动碟板做0-90°的来回旋转动作,从而达到对阀门的开启和关闭。可根据工况需要,装配上阀门定位器,控制碟板的旋转开度,达到对介质流量等各项参数的智能调节型控制。
不锈钢气动蝶阀零件材料:
零件名称 | 材料 |
阀体 | 不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 |
密封圈 | 不锈钢多层次硬密封 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
轴承 | 奥氏体不锈钢、304氮化 |
填料 | 柔性石墨 |
