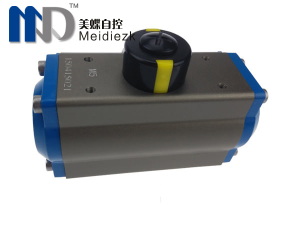

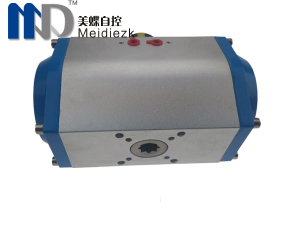

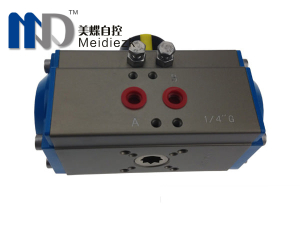

AT型气动执行器

产品属性

  • 所属分类:气动执行器
  • 产品编号:1564043130
  • 浏览次数:0
  • 发布日期:2019-08-13
  • 产品概述
  • 性能特点
  • 技术参数

电动不锈钢球阀

 如需购买请点击



气动球阀厂气动球阀价格电动不锈钢球阀



       AT气动执行器是自主设计、开发、制造的一款产品,执地机构和调节机构是统一的整体,

       其执行机构有薄膜式和活塞式两类。活塞式行程长,适用于要求有较大推力的场合,不但可以直接带动阀杆,而且可以和蜗轮蜗杆等配合使用;而薄膜式行程较小,只能直接带动阀杆。

       AT气动执行器分为正作用和反作用两种形式,所谓正作用就是信号压力增大,推杆向下;反作用形式就是信号压力增大,推杆向上。这种执行机构的输出位移与输入气压信号成正比例关系,信号压力越大,推杆的位移量也越大。当压力与弹簧的反作用力平衡时,推杆稳定在某一位置,AT气动执行器又有角行程气动执行器和直行程气动执行器两种。随着气动执行器智能化的不断发展,智能阀门定位器成为其不可缺少的配套产品。智能阀门定位器内装高集成度的微控制器,采用电平衡(数字平衡)原理代替传统的力平衡原理,将电控命令转换成气动定位增量来实现阀位控制;利用数字式开、停、关的信号来驱动气动执行机构的动作;阀位反馈信号直接通过高度的位置传感器,实现电/气转换功能。智能阀门定位器具有提高输出力和动作速度、调节度、克服阀杆摩擦力、实现正确定位等特点。正是因为这些配套产品的不断智能化,才使得气动执行器更加智能化。

      由于气动执行器执行机构有结构简单、输出推力大、动作平稳可靠、安全防爆等优点,在化工、炼油等对安全要求较高的生产过程中得到广泛的应用。


AT气动执行器分为双作用式和单作用式。


双作用式工作原理

      当气源压力从气口进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口排出,同时使两活塞齿条同步带动输出轴顺时针方向旋转。


单作用工作原理

       当气源压力从气口进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口排出,同时使两活塞齿条同步带动输出轴逆时针方向旋转。在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口排出,同时使两活塞齿条同步带动输出轴顺时针方向旋转。
