电动真空蝶阀

产品属性

  • 所属分类:电动蝶阀
  • 产品编号:1563951467
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀厂


 如需购买请点击


电动真空蝶阀

阀门型号:GID高真空蝶阀

通径规格:DN50-DN400

结构形式:对夹式

阀体材质:不锈钢304、316、316L

公称压力:2x105~1.3x10-5

适用温度:丁腈橡胶-25~+80℃,氟橡胶-30~+150℃

应用范围:真空系统,空气及非腐蚀性气体

产品特点:密封性能好,能用于真空状态,也可在低压状态下使用


电动高真空蝶阀概述:

       GID电动高真空蝶阀是指工作压力低于标准大气压的阀门,属于密封型蝶阀,泄漏量为零,主要用于真空系统中接通或切断管路中的气流,或者调节气流量大小,一般工作介质为空气和非腐蚀性气体。电动高真空蝶阀通过执行器驱动阀杆带动碟板来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的,阀门采用夹紧结构,把阀板的密封圈夹紧,除了能用在真空状态下,也能在低压状态下使用。


电动真空蝶阀通常根据工作压力,可分为三大类:

低真空阀:压力在 101325~0.133PA

高真空阀:压力在 0.133~1.33 × 10-6PA

超高真空阀:压力在 1.33 × 10-6~1.33 × 10-10PA


电动高真空蝶阀特点:

1、轴承采用自润滑轴承,摩擦阻力小。

2、不必从管路上拆卸阀门即可更换蝶板密封圈。

3、该阀能对介质双向截止,实现可靠的密封,双向零泄漏。

4、轴封采用具有自动补偿的特殊结构,隔断外界大气与管道的连通,从而保证管道的真空度。


电动真空蝶阀技术参数:


适用范围(Pa)2x105~1.3x10-5
漏气率(Pa.L/S)≤1.3x10-6
驱动形式电动控制 AC220V【AC380V;DC24V】
介质温度(℃)丁腈橡胶-25 ~ +80,氟橡胶-30 ~ +150,
法兰标准GB6070.3-85
安装位置任意
信号反馈
标准出厂:带无源触点型
特殊指定:4~20mA DC调节型
作用形式
开关型(开关两位控制)

调节型(4-20mA信号调节流量大小)

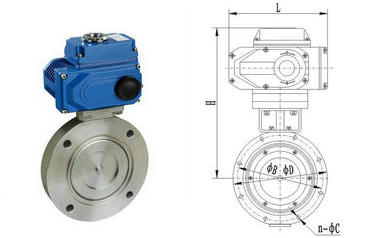

电动真空蝶阀连接尺寸:

公称通径(DN)506380100125150200250300400
连接尺寸A263235505560
ΦD110130145165200225285335425510
ΦB90110125145175200260310395480
n-ΦC4-Φ98-Φ94-Φ1212-Φ1112-Φ1416-Φ14
