气动中线蝶阀

阀门型号:D671X,D641X,D671F46,D641F46

通径规格:DN50~DN1200

结构形式:中线型(对夹式,法兰)

阀体材质:球墨铸铁、铸钢WCB、不锈钢304、316

公称压力:PN6、PN10、PN16

适用温度:-40℃~180℃

应用范围:气体、水、油品、腐蚀性介质等

产品特点:密封性能好,流阻较小,开关力矩也小


气动中线蝶阀概述:

       气动中线蝶阀就是指蝶阀蝶板的回转中心(即阀门轴中心)与阀体的中心形成一条直线,采用直连方式与气动执行机构进行连接,根据连接方式的不同可分为气动对夹中线蝶阀和气动法兰中线蝶阀,碟板具有自动对中功能(上下、左右),其密封形式一般多制成密封结构,常见的密封材料为橡胶、聚四氟乙烯等。缺点是由于蝶板与阀座的开与关始终处于挤压的状态,容易刮擦,产生磨损快的问题。


气动中线蝶阀性能特点:

       气动中线蝶阀蝶板上下两端的接触面比较宽,开关时摩擦力大,扭矩开关也比较大,无论阀门是否处于打开状态或关闭状态,蝶板与阀芯密封面与阀座的下端都处于密封压缩态,顾有极好的密封性能。



气动中线蝶阀应用:

       气动中线蝶阀由于结构简单,无定向密封限制,中心对称(I型)双向密封效果一样,并且流阻较小,开关力矩也小,承压能力被定位为中低压,因此在1.6MPA以下的工况中被广泛应用。安装时一般没有方向的要求,可现场维修拆卸,并且不用全部拆开阀门就可更换密封圈。


气动中线蝶阀技术参数:

公称通径:DN50~1200(MM)

公称压力:PN0.6、1.0、1.6、2.5MPA

连接形式:对夹式、法兰连接

结构形式:中线型结构

流量特性:近似快开型

动作范围:0~90°

泄露量:按GB/T4213-92,为KV值的10-4,软密封:零泄漏

基本误差:带定位器:小于全行程的±2%%

回差:带定位器:小于全行程的±2%

配置执行机构:GT、AT、AW系列单双作用气动执行器

控制方式:开关型(开关两位控制)、调节型(4~20MA控制)

电动不锈钢球阀

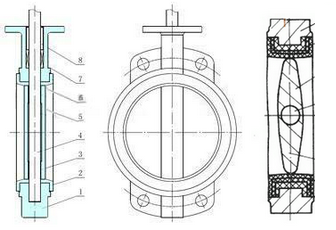

气动中线蝶阀结构图

气动中线蝶阀附件参数:


执行器型号GT、AT、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构、双作用执行机构
可选附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
