电动调节球阀

产品属性

  • 所属分类:电动球阀
  • 产品编号:1564031636
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀价格

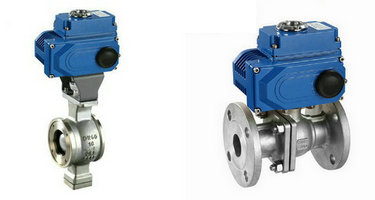

电动V型调节球阀                                    电动O型调节球阀



 如需购买请点击


电动调节球阀

阀门型号:VQ947F/H,VQ977F/H,Q941F/H

通径规格:DN15~DN300

结构形式:O型球芯,V型球芯

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16、PN25、PN40、PN64

适用温度:-40℃~-450℃

应用范围:水、蒸汽、纸浆、含有纤维介质及粉粒状介质

产品特点:结构紧凑、流通能力大、动作稳定可靠、调节性能佳


电动调节球阀概述:

       电动调节球阀主要用于对管道介质压力、流量、液位等参数的调整控制,一般分为电动O型调节球阀和电动V型调节球阀,通过输入4-20MA信号及220VAC电源即可控制球阀的运转开度。电动调节球阀根据使用工况不同,可选用软密封或硬密封两种形式,其中常温常压可选软密封橡胶、聚四氟乙烯等,高温高压场合可选择金属材质硬密封,适用于各种化工、石化、石油、电力、液化气、机械设备配套等领域。


电动调节球阀特点:

       电动调节球阀内置伺服系统,无须另配伺服放大器,输入4-20MA信号及220VAC电源即可控制运转,其中电动V型调节球阀带有特殊V型切口,不仅可将纤维切断,防止卡死,它的V型开口可与阀座流道形成不同的V型角度,实现对管路介质各项参数的调节,适用于各种纸浆或纤维等粘稠介质,有效保证管路的流通,又能防止球阀球芯卡死的现象。



电动调节球阀参数:


公称通径DN15~DN300(mm)

公称压力PN1.0、1.6、2.5、6.4MPa

连接形式法兰式,对夹式

驱动形式电源驱动(可选防爆型,自带手动装置)

电源电压AC110V、AC220V、AC380V(其他定制DC24)

阀芯形式O型球型阀芯,V型阀芯结构

泄露量按GB/T4213-92,小于额定KV0.01%

动作时间8~30(DN15-50) 36~60(DN65-300)可定制

阀体材质碳钢、不锈钢304、316

流量特性近似快开特性

适用温度软密封-40℃~-180℃;硬密封-40℃~-450℃

控制方式智能调节型(输入输出4-20mA模拟量信号实现调节功能)
使用介质蒸汽、纸浆、污水、含有纤维颗粒固体悬浮介质及粉粒状介质

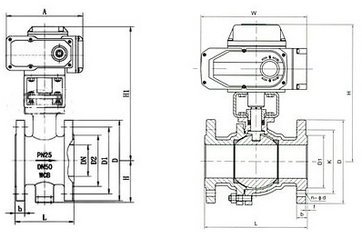

电动调节球阀结构图:

电动不锈钢球阀

电动调节球阀性能指标:

控制精度:0.1%-3.0%(通过U4参数可调)

可接电动执行器反馈信号:电位器500Ω-10KΩ

可接收外部控制信号(DC):4-20MA(1-5V、0-10V、开关量等出厂前定制)

输入阻抗:250Ω;

通过修改U1参数可设定:①DRTA/正动作,RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭)

可选:①可控硅输出(AC,600V,25A)②继电器输出(AC,250V,10A)◆定货时指明

输出执行器位置信号:低漂移输出4-20MADC对应执行器全闭至全开,信号完全与输入隔离(光电隔离),输出负载≤500Ω

环境温度:0-70℃,湿度:35-85%

有超温保护功能:定位器壳内温度≥70℃时,定位器停止对执行器的开闭控制,可通过按键自由标定输入信号所对应执行器的动作区间(一般标定为电动执行器全闭、全开位置)
