电动偏心半球阀

产品属性

  • 所属分类:电动球阀
  • 产品编号:1564033733
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

电动不锈钢球阀

 如需购买请点击


电动偏心半球阀

阀门型号:PQ940F,PQ940H

通径规格:DN15~DN300

结构形式:偏心半球芯

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16、PN25、PN40

适用温度:-20℃~450℃

应用范围:含纤维、微小固体颗粒及料浆,粘性流体

产品特点:启闭无摩擦,使用寿命长,转动灵活,应用范围广泛


电动偏心半球阀简介:

       电动偏心半球阀是一种结构形式类似于三偏心硬密封蝶阀的新型球阀品种,其启闭件取自球体的一部分,当球阀在开关的过程中,球体与阀座密封面之间不再接触,不会产生摩擦和卡阻,减少了密封件的磨损,很大程度上提高了阀门的使用寿命。电动偏心半球阀密封面上的密封力是逐渐增加的,即球体与阀座由完全脱离到接触,是逐渐增大密封比压直至完全密封,反之亦然,这就大大改善了以往传统球阀的密封状态和密封效果。


电动偏心半球阀特点:

1、此阀门属于电动硬密封球阀,具有较强的耐磨性和防腐蚀性能,并可根据使用介质及工况要求不同,选用不同的阀座密封面材料,达到不同的密封效果。

2、PQ940H电动偏心球阀的独特V型切口具有剪切的特殊作用,在阀门关闭的过程当中,可将介质中的残留杂物切断,特别适用于含纤维、微小固体颗粒及料浆等介质。

3、电动偏心球阀在开启和关闭的过程中,球体瞬间脱离阀座密封面,相互之间无任何接触,减少了球体和阀座之间的摩擦与磨损,提高了阀门的使用寿命,并且具有扭矩小,转动灵活等特点。

4、球阀在开启或全闭时,球体和阀座密封面与介质完全隔离,介质通过时,不会产生阀门密封面的侵蚀。


电动偏心半球阀技术参数:


公称通径DN15~DN300(MM)
公称压力PN1.0、1.6、2.5、6.4MPa
连接形式对夹式、法兰连接
结构形式偏心旋转阀
动作范围0-90度
阀体材质碳钢WCB、不锈钢304、不锈钢316,316L
泄露量Q软密封VI级、硬密封IV级
开关时间5-30秒-60秒(可根据要求定制)
流量特性近似等百分比
电源电压AC220V、AC380V、DC24V(其它可定制)
作用形式开关型(开关两位切断)智能调节型(4~20mA信号控制)

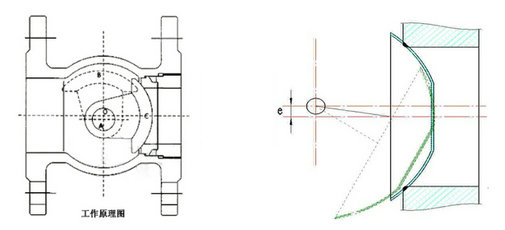

电动偏心半球阀原理:

气动球阀厂

      电动偏心半球阀的阀瓣形状像一个半球体,阀瓣开关的行程为0-90度,但阀瓣的旋转中心(阀轴)与阀座的中心(阀体或管路中心)有一个偏心,使得球阀在开启或关闭时球体能马上脱离阀座密封面,不会与之存在接触或摩擦,减少了磨损,这样的结构形式与三偏心蝶阀的密封和运动原理有很大的相似之处的,因此有人称偏心半球阀不是球阀,更像是一种球形阀瓣的蝶阀。
