气动薄膜小流量调节阀

产品属性

  • 所属分类:气动调节阀
  • 产品编号:1563948264
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀厂


如需购买请点击

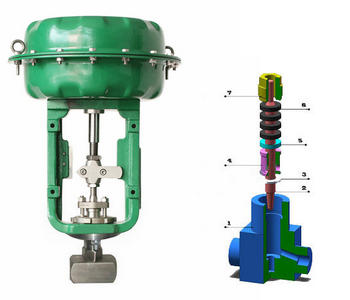

气动薄膜小流量调节阀

阀门型号:ZMAY,ZMBY

通径规格:G1/2

结构形式:单座柱塞型阀芯

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:普通型:-40-230℃散热型:230-450℃

应用范围:液体、蒸汽等介质等小口径场合

产品特点:结构紧凑,体积小,重量轻,安装维护方便


气动小流量调节阀概述:

        ZMABY气动薄膜小流量调节阀是专门针对微小流量调节而开发的小口径调节阀,可用于微小流量的控制,具有结构紧凑,体积小,重量轻,安装维护方便的特点,调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生,广泛应用于液体、蒸汽等介质的主流量调节场合。


气动小流量调节阀特点:

       气动薄膜小流量调节阀是针对某些特殊工况量身定制的电动调节阀,采用锻造阀体锻制而成,易做成高压电动调节阀。阀芯尺寸可从加工差等0.15-15MM,可适应各种不同流量要求的工况。电动执行机构内有伺服放大器,无需另配伺服放大器,有输入控制信号(4~20MADC或1~5VDC)及单相电源即可控制运转,实现对流量等参数的调节。


气动小流量调节阀参数:


阀体
形      式直通锻造阀
公称通径G1/2'、G3/4"
公称压力PN16、40、64bar
材      料不锈钢( lCr18Ni9Ti、lCr18Ni12M02Ti)等
上  阀  盖普通型:-40-230℃散热型:230-450℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料


阀内组件
阀芯型式单座柱塞型阀芯
流量特性线性特性
材      料不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。


气动小流量调节阀执行器:


执行机构
型      式ZHA/B多弹簧薄膜执行机构
型      号ZHA/B-11
有效面积cm200
行程mm  10
弹簧范围KPa20-100(标准)、40-200、80-240、20-60、60-100
膜片材料丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力140-400KPa
气源接口RC1/4"
环境温度-30-70℃
