气动固定式球阀

产品属性

  • 所属分类:气动球阀
  • 产品编号:1563930415
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀厂


 如需购买请点击

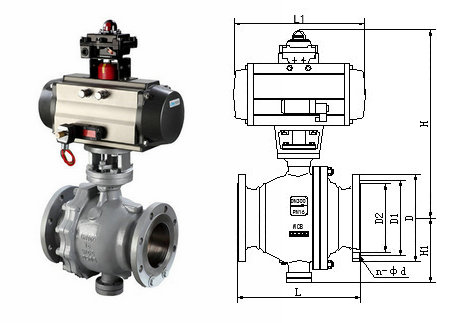

气动固定式球阀

阀门型号:Q647F,Q647H

通径规格:DN50~DN500

结构形式:两段式铸造阀体

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、25、40、64bar

适用温度:-40℃ - 425℃

应用范围:石油化工、燃气设备、电力装备、环保水处理

产品特点:可用于高压和大口径的各种管路上


气动固定式球阀概述:

气动固定式球阀一般为法兰连接,且球体是固定的,采用上下阀杆固定阀芯(轴支式)和可动密封座设计,关闭时,在介质压力的作用下,球体不会产生位移,耕作更稳定,常用于高压和大口径的各种管路上。气动固定式球阀通常与球体连接在一起的上下轴上,装有滚动轴承或滑动轴承,以减少启闭时轴颈的摩擦力,减小操作力矩,在各行业得到广泛的应用。


气动固定式球阀应用:

 气动法兰固定式球阀大多数采用法兰连接,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质,广泛应用于石油化工电力水利等行业。


气动固定式球阀参数:


公称通径DN15~DN200(mm)
公称压力PN1.6、2.5、4.0、6.4MPa
连接形式法兰式
结构形式两段式铸造阀体
驱动方式气源控制(压缩空气4-7bar)
使用温度-40℃~425℃
控制形式开关型(开关两位控制)、调节型(4~20mA信号)
阀体材质碳钢WCB、不锈钢304、316、316L
密封材料PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)


气动固定式球阀可选功能:


驱动方式压缩空气(可带手轮)
供气压力0.4-0.7mpa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式

单作用(弹簧复位):气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用(通气开关):气关式(B)--失气时阀不变(FL);气开式(K)--失气时阀不变(FL)

可选附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
