气动薄膜衬氟调节阀

产品属性

  • 所属分类:气动调节阀
  • 产品编号:1563949888
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀厂


如需购买请点击

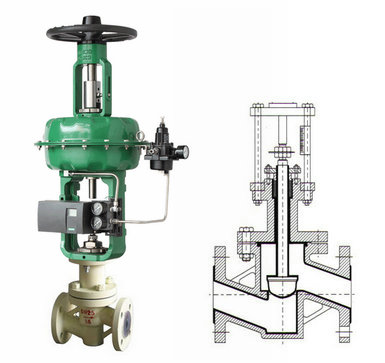

气动薄膜衬氟调节阀

阀门型号:ZJHPF46

通径规格:DN20~DN150mm

结构形式:单座柱塞衬氟阀芯

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16

适用温度:-40℃-180℃

应用范围:盐酸、强碱、有毒、有害等强腐蚀介质

产品特点:耐腐蚀、密封性能好、泄漏量小


气动衬氟调节阀概述:

      ZJHPF46气动衬氟调节阀主要由多弹簧气动薄膜执行机构与耐腐蚀直通单座阀组成,专用于化工行业腐蚀、渗透性介质管道或管路中,具有密封性能好、泄漏量小等特点。由于阀门接触介质的部位均采用高温模压或高压注塑工艺,全衬里耐腐蚀、耐老化的氟塑料FEP(F46)、PFA、PO或其他衬里材料,也可选装聚四氟乙烯波纹管密封,使该调节阀能广泛适用于氯碱、化工、石油、冶金、医药、电站等行业,实现对生产工艺流程中湿氯气、盐酸、强碱、有毒、有害等强腐蚀介质的过程控制。


气动衬氟调节阀特点:

1、耐腐蚀:阀体内腔、阀芯、阀杆均包衬2.5~3MM厚的FEP(F46)等,能耐盐、酸、碱,耐强腐蚀。

2、密封性能好:由于填料函部位采用PTFE材质的波纹管和填料双重密封,确保无渗漏。

3、泄漏量小:由于阀芯、阀座是软密封结构,故泄漏量低于国家标准GB/T4213中的IV级泄露标准。

4、执行机构采用小型多弹簧执行机构,体积小,重量轻。调节精度高。


气动衬氟调节阀参数:


阀体
形      式直通单座球型阀
公称通径G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm
公称压力PN16bar
法兰标准RF
材      料铸钢( ZG230450)、衬聚四氟乙烯(F46)等
工作温度-40-180℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料
阀内组件
阀芯型式单座柱塞型阀芯
流量特性等百分比特性和线性特性
阀芯材料2Cr13、衬聚四氟乙烯(F46)
阀座材料   2Cr13、衬聚四氟乙烯(F46)
波纹管材料聚四氟乙烯{ F46)
