电动对夹式蝶阀

产品属性

  • 所属分类:电动蝶阀
  • 产品编号:1563954796
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

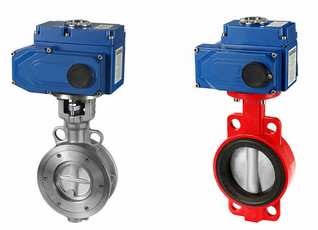

     电动对夹式硬密封蝶阀                     电动对夹式软密封蝶阀



 如需购买请点击


电动对夹式蝶阀

阀门型号:D971X,D971F46,D973H

通径规格:DN50~DN1200

结构形式:中线式、三偏心

阀体材质:球墨铸铁、铸钢WCB、不锈钢304、316

公称压力:PN6、PN10、PN16、PN25

适用温度:-40℃~450℃

应用范围:水、蒸气、油品、腐蚀性介质等

产品特点:阀体小,结构简单,可用于空间狭窄、管道距离短的工况


电动对夹式蝶阀简介:

       电动对夹式蝶阀是依靠电动执行器的电源驱动来控制阀门的开关,电动对夹式蝶阀本身没有法兰,阀体厚度相对来说比较薄,是直接用一组螺栓穿过螺栓孔,将蝶阀夹在管道两端法兰之间,然后用螺栓连接起来,所以特别适用于现场空间有限、管道距离比较短的工况场合当中。由于对夹式电动蝶阀在温度较高的情况下,螺栓会发生膨胀有可能会导致泄露,所以一般不建议使用在高温工况里。


电动对夹式蝶阀应用:

       电动对夹式蝶阀根据密封材质不同分为硬密封和软密封,软密封蝶阀为中线式,一般用于温度、压力不是很高或带腐蚀性介质的场所,具有防腐、零泄漏等优点。金属硬密封蝶阀多为双偏心或三偏心式,不仅适用于常温常压场合,在高温高压的工况当中也被广泛应用,且阀座与碟板不摩擦,有使用寿命长等优点。对夹式电动蝶阀只需旋转90°就可以快速开启和关闭阀门,根据电动执行装置功能选项和使用工况不同,可用来做阀门开和关的控制模式,也可用来调节介质流量、压力的大小。



电动对夹式蝶阀技术参数:


公称通径DN50~DN1200(mm)
公称压力PN0.6、1.0、1.6、2.5MPa
连接形式对夹式连接
阀体材质球墨铸铁、铸钢、合金钢、不锈钢
密封材料软密封(橡胶、PTFE、PPL)、硬密封(不锈钢)
电源电压 AC220V、AC380V、DC24
泄露量按GB/T4213-92,为Kv值的10-4,软密封(零泄露)
适用介质水、蒸气、油品、腐蚀性介质等
控制方式普通开关模式、调节控制型(4~20mA)


电动对夹式蝶阀安装须知:

       电动对夹式蝶阀一般不能用于管线的末端和下游需要拆卸的场合,因为当下游的法兰拆卸下来的时候,对夹式的阀门会掉下来,这种情况就必须要在另外做短节以便拆卸,而法兰式蝶阀不存在上面的问题,但是成本会比较高。

对夹式电动蝶阀和法兰式蝶阀用途相同,都是对流体流量进行调节,它们的不同在于安装形式,当压力过大时,建议法兰式蝶阀好一些,对于具有危险性的流体也建议使用法兰式蝶阀的。
