气动低温蝶阀

产品属性

  • 所属分类:气动蝶阀
  • 产品编号:1563960213
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀价格


 如需购买请点击

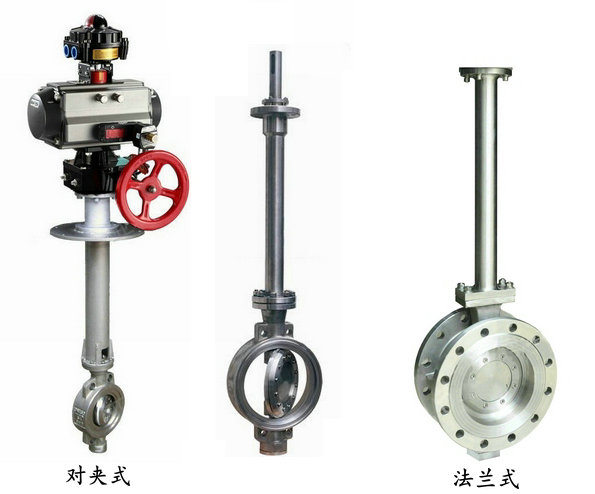

气动低温蝶阀

阀门型号:气动低温蝶阀

通径规格:DN50~DN500

结构形式:中线型、三偏心

阀体材质:不锈钢

公称压力:PN6、PN10、PN16

适用温度:-40℃~196℃

应用范围:液氦、液氢、液化天然气、液氮、液氧

产品特点:可应用于低温介质


气动低温蝶阀概述:

       气动低温蝶阀主要适用于介质温度在-40℃~ -196℃等液氮(深冷)介质的低温工况中,为了保证低温蝶阀能在低温下安全可靠地运行,阀门零件在精加工前已进行深冷处理,阀盖采用长颈结构,其目的保护填料函的功能,使填料函处于离低温较远的位置,保证填料的密封效果。气动低温蝶阀使用介质通常为液氦、液氢、液化天然气、液氮、液氧等低温流体。


气动低温蝶阀特点:

       气动低温蝶阀承压件的材料能承受介质温度的变化而引起的膨胀、收缩,密封部位的结构在温度变化时不会产生的变形。伸长型上阀盖的采用接合阀轴两重密封,保证了密封填料在低温下的长期稳定性,因此被广泛使用于液化天然气与空分行业等深冷流体过程的控制。


气动低温蝶阀参数:


公称通径DN50~DN500(MM)
公称压力PN0.6、1.0、1.6MPa
连接方式对夹式、法兰
驱动形式气动控制(气源驱动,压缩空气4~7bar
适用温度-40℃~196℃
阀体材质CF8、CF8M、CF3M
密封材质PEFE、PPL、304、316
阀盖型式标准一体式


气动低温蝶阀可选附件:


驱动方法压缩空气(可带手轮)
供气压力0.4-0.7mpa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式
单作用(弹簧复位):气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用(通气开关):气关式(B)--失气时阀不变(FL);气开式(K)--失气时阀不变(FL)
可选附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
