气动衬胶蝶阀
阀门型号:D671J,D641J
通径规格:DN50~DN1200
结构形式:中线式
阀体材质:球墨铸铁、铸钢WCB、不锈钢304、316
公称压力:PN6、PN10、PN16
适用温度:-40℃~150℃
应用范围:气体、水、油品、腐蚀性介质等
产品特点:具有防腐、耐磨、无毒、防霉等特点,有极佳的密封性能
气动衬胶蝶阀概述:
气动衬胶蝶阀(气动橡胶环保防腐蝶阀)是指通过高温的方式将橡胶与蝶阀中的阀体硫化成一体,按连接方式一般分为法兰式与对夹式,并可根据不同工况的使用要求选择不同性能的密封结构(全衬胶蝶阀、半衬胶蝶阀),以满足在不一样的应用场所下保证气动衬胶蝶阀能够正常的使用。气动衬胶蝶阀不仅具有防腐、耐磨、无毒、防霉等特点,并且有极佳的密封性能,随着化学防腐蚀合成橡胶在蝶阀上的应用, 衬胶气动蝶阀的使用量也一直在不断的提升。
气动衬胶蝶阀应用范围:
衬胶气动蝶阀适用于各种不同类型工业管道中液体和气体(包括蒸气)等介质的输送,以及弱腐蚀性流体介质的使用工况当中,做开关两位控制或介质流量大小调节。工作温度一般不超过180℃,公称压力≤1.6MPA,广泛应用于食品、医药、化工、石油、电力、轻纺、造纸等场所。
气动衬胶蝶阀性能特点:
1、采用衬胶无销,保证了介质与金属完全隔离,提高了产品的可靠性。
2、密封面耐磨性好(橡胶耐磨性是铜的七倍)。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性,并且抗菌、抗霉,产品价格是不锈钢阀门的三分之一。
气动衬胶蝶阀技术参数:
公称通径 | DN50~DN1200(mm) |
压力等级 | PN0.6、1.0、1.6MPa |
连接方式 | 对夹式、法兰连接 |
驱动方式 | 气动控制(气源驱动,压缩空气) |
适用温度 | 各种橡胶:-20℃~150℃ |
泄露量 | 符合标准(可达零泄露) |
密封结构 | 半衬胶密封、全衬胶密封 |
工作场合 | 水、气体、油品及弱腐蚀性流体等(常温常压场合) |
控制方式 | 开关两位模式(气开气关),调节型(4~20mA模拟量信号控制) |
气动衬胶蝶阀标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

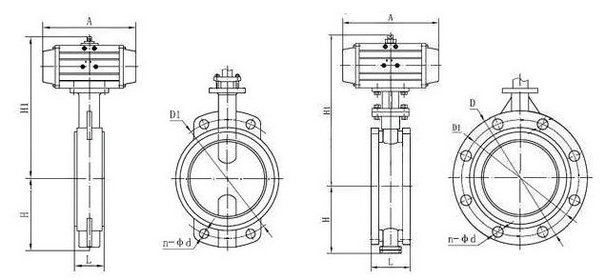

气动衬胶蝶阀(对夹式) 气动衬胶蝶阀(法兰式)
气动衬胶蝶阀零件材料:
阀 体:铸铁、球墨铸铁、碳钢、不锈钢
蝶 板:铸铁、球墨铸铁、碳钢、不锈钢 完全包覆橡胶或氟塑料
阀 杆:碳钢镀镍磷、不锈钢
阀座密封圈:天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
密封圈使用温度:丁腈橡胶X≤80度; 耐磨橡胶X6≤150度; 氯丁橡胶≤120度; 氟橡胶X7≤150度;
气动衬胶蝶阀性能规范:
公称通径 | DN(mm) | 50~1200 | ||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
作用形式 | 双作用(气开气关)、单作用(常闭、常开) | |||
可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
