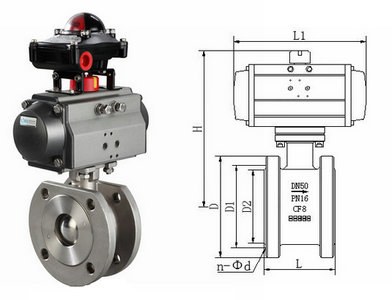

气动对夹式球阀

产品属性

  • 所属分类:气动球阀
  • 产品编号:1563863563
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀厂


 如需购买请点击


阀门型号:Q671F

通径规格:DN15~DN150mm

结构形式:超薄法兰、对夹式

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN1.0、1.6、2.5MPa

适用温度:-17℃-450℃(具体见产品详情)

应用范围:油、水、气及纸浆或纤维状流体

产品特点:结构长度短、重量轻、安装方便、节省材料


气动对夹式球阀概述:

       气动对夹式球阀主要用于短线管道和特定空间的场合,主要由单(双)作用气动执行器与超薄型球阀组成,是一种新一代超短法兰距球阀。与普通球阀相比,具有结构紧凑,长度短、体积小,且阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。气动对夹式球阀可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。


气动对夹式球阀特点:

      气动对夹式球阀球芯通道形状有V形及O形,具有结构长度短、重量轻、安装方便、节省材料等显著优点,适用于安装位置比较短的场合,维修方便,阀门设计易拆卸,在阀门一端有螺旋阀盖,此阀盖控制阀座与球芯密封及开关松紧度。


气动对夹式球阀参数:

公称通径
DN15~DN200(mm)
公称压力1.0、1.6、2.5MPa
连接形式超薄法兰、对夹式
结构形式直通式
驱动形式压缩空气4-7bar
温度范围PTFE≤180℃、PPL≤300℃、硬密封≤450℃
阀芯结构V型、O型阀芯
阀体材质铸钢(WCB)、不锈钢(304、316、316L)
密封材料PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
使用介质油、水、气及纸浆或纤维状流体
控制方式开关式(两位切断)、调节型(阀门定位器4~20mA信号)


气动对夹式球阀功能可选:

驱动方法
压缩空气(可带手轮)
供气压力0.4-0.7mpa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式

单作用(弹簧复位):气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用(通气开关):气关式(B)--失气时阀不变(FL);气开式(K)--失气时阀不变(FL)

可选附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
