气动Y型三通球阀

产品属性

  • 所属分类:气动球阀
  • 产品编号:1563864139
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀价格


 如需购买请点击


气动Y型三通球阀

阀门型号:Q942F,Q942H

通径规格:DN50~DN250mm

结构形式:Y型三通

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-40℃~450℃

应用范围:石油、化工、发电、造纸、天然气

产品特点:实现各管道能够得到很好、很顺的切换


气动Y型三通球阀概述:

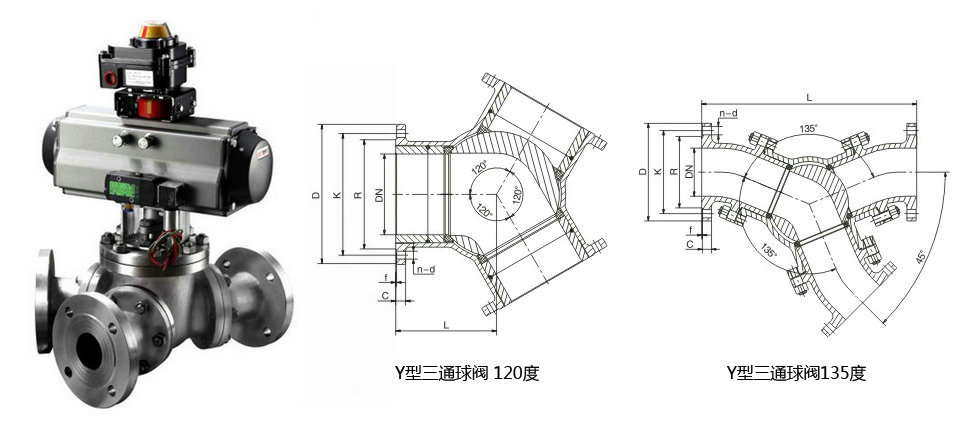

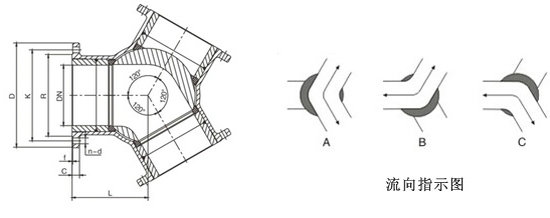

       Q942F/H气动Y型三通球阀顾名思义即采用Y型流道形式,阀座为三面阀座,有相互成120°、135°二种阀体结构形式,根据需要实现对介质流向切换两种工况。气动Y型三通球阀的安装形式多样,可根据管路的布局选择不同的外形进行安装,流道平坦、流体阻力小,流通能力强,不会使介质停留在流道内部,实现各管道能够得到很好、很顺的切换,不会造成二次污染。


气动Y型三通球阀应用:

       气动Y型三通球阀与阀座密封,根据工况不同,可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺,适用各种苛刻工况,软密封适用200℃以下工况,硬密封碳钢不超过425℃,不锈钢不超过450℃。


气动Y型三通球阀参数:

公称通径
DN50~DN250(mm)
公称压力PN1.6、2.5、4.0、6.4MPa
连接形式法兰式
结构形式Y型三通
驱动方式气源控制(压缩空气4-7bar)
使用温度-40℃~450℃
控制形式开关型(开关两位控制)、调节型(4~20mA信号)
阀体材质碳钢WCB、不锈钢304、316、316L
密封材料PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)


电动不锈钢球阀

气动Y型三通球阀可选功能:

驱动方式压缩空气(可带手轮)
供气压力0.4-0.7mpa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式

单作用(弹簧复位):气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用(通气开关):气关式(B)--失气时阀不变(FL);气开式(K)--失气时阀不变(FL)

可选附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
