气动三通球阀

产品属性

  • 所属分类:气动球阀
  • 产品编号:1563873153
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀厂

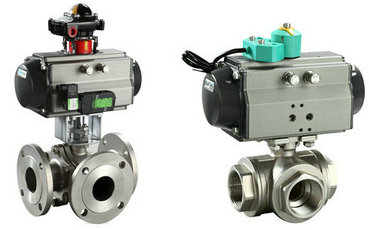

气动法兰三通球阀                   气动内螺纹三通球阀



 如需购买请点击


气动三通球阀

阀门型号:Q644F/H,Q645F/H,Q614F/H,Q615F/H

通径规格:法兰DN15~DN300,螺纹DN15~DN50

结构形式:三通L型,三通T型

阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN10、PN16、PN25、PN40、PN64

适用温度:-29~+300℃

应用范围:气体、水、蒸汽、液体、油品、腐蚀性介质等

产品特点:一阀多用,分L型和T型,达到换向、分配、合流、分流


气动三通球阀优点:

1、可选用不同连接形式,分为气动法兰三通球阀和气动螺纹三通球阀,满足不同使用工况。

2、密封效果极佳,采用软密封四氟乙烯弹性变形可达到无泄漏密封。

3、一阀多用:可制成L型通口,也可制成T型通口,达到分配、合流、分流等功能。

4、气动三通球阀安装方便,可用任一通口作为介质的流通入口,并且无泄漏。

5、广泛适用于环保、油品、冶金、蒸汽、能源、造纸、食品等管路系统中对介质进行流向改变或达到对介质分流或混合。

气动球阀价格

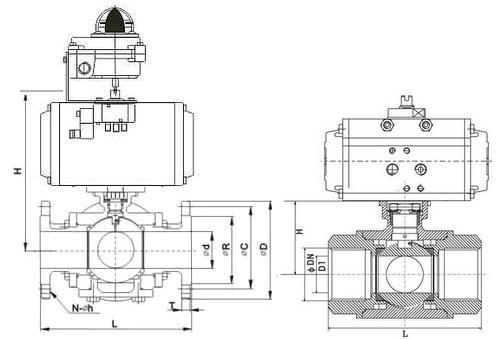

     气动法兰三通球阀结构图                            气动内螺纹三通球阀结构图



气动三通球阀标准规范:

 1.设计和制造:GB/T12237-1989;APL608。

2.检验和试验:GB/T13927-1992;APL598。

3.法兰连接:JB/T79]一2-1994;ASME/ANSIB165。

4.结构长度:JD-2002


回讯器:也叫限位开关,远程反馈开关信号(防爆)

电磁阀:双作用选二位五通、单作用选二位三通(防爆)

三联件:可对气源稳压、过滤、气缸加润滑油

阀门定位器:输入4~20MA信号,实现阀门调节功能YT-1000R


气动三通球阀技术参数:

公称通径DN10~DN300(mm) (螺纹1/2"~2")
公称压力PN1.0、1.6、2.5、4.0、6.4MPa
驱动形式压缩空气4-7bar(可带手动装置)
连接方式法兰式、内螺纹连接
结构形式L型三通阀体、T型三通阀体
动作范围0~90°    0~180°
使用温度PTFE:-29~+178℃,PPL:-29~+300℃
适用介质水、蒸汽、液体、油品、腐蚀性介质等
控制方式开关模式,调节型(定位器4-20mA模拟信号)
作用形式

单作用弹簧复位(常开型,常闭型),双作用(气开气关)


作用形式气动三通球阀流向原理说明:

       气动三通球阀根据结构形式及流通方向不同分为L型和T型,介质流通方向图如下。


电动不锈钢球阀

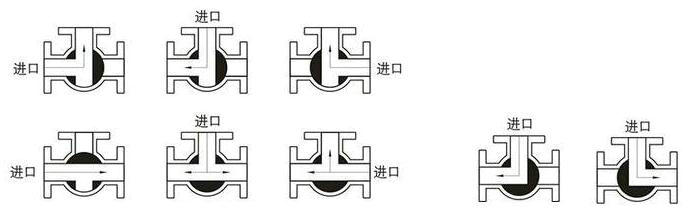

T型三通球阀流向图                                                                                    L型三通球阀流向图


L型三通球阀只能连接或截断两条相互垂直正交的管道,不能同时保持第三条管道的相互连通,只起到分配作用。

T型三通球阀能使三条正交的管道相互联通或切断任意第三条通道,达到两进一出或一进两出的的功能,起到分流、合流作用。



气动三通球阀性能参数:

公称通径DN(mm)DN15-300
公称压力PN(MPa)1.01.62.54.06.4
试验压力强度试验1.52.43.86.09.60
密封试验1.11.82.84.47.04
低压气密试验0.4~0.7
适用介质
气体、水、油品、蒸汽或腐蚀性介质(常温,低温,高温)
