电动开关蝶阀

产品属性

  • 所属分类:电动蝶阀
  • 产品编号:1563953791
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀价格


 如需购买请点击



电动开关蝶阀

阀门型号:D971X,D941X,D973H,D943H

通径规格:DN50~DN1200mm

结构形式:中线式,三偏心

阀体材质:铸钢WCB、不锈钢304、316

公称压力:PN6、PN10、PN16、PN25、PN40

适用温度:-40℃~450℃

应用范围:气体、水、油品、蒸汽、腐蚀性流体

产品特点:开关及时到位,开关完成程度好,基本无误差


电动开关蝶阀简介:

       电动开关蝶阀就是通常所说的电动双位切断蝶阀,一般分为全开和全关两种状态。即该电动蝶阀在电控的情况下能达到全开或全关到位后自行停止,不能直接与管路系统的流量反馈装置进行精准互动调节流量。根据连接方式的不同,主要有法兰式电动开关型蝶阀和对夹式电动开关型蝶阀,选用不同的密封结构(软密封结构和金属硬密封结构)可对应使用在不同的介质,一般适用于两位开关(快速切断)控制的场合当中。



电动开关蝶阀特点:

 1.电动开关蝶阀是依靠电动执行装置来控制蝶阀的开或关,电压AC220V(可选)。

2.依靠电力来带动阀门,减少人力手工操作,省时省力。

3.开关及时到位,开关完成程度好,基本无误差。

4.电动执行器带有手动装置,在停电或执行机构故障时可以进行手动操作,确保工况正常进行。

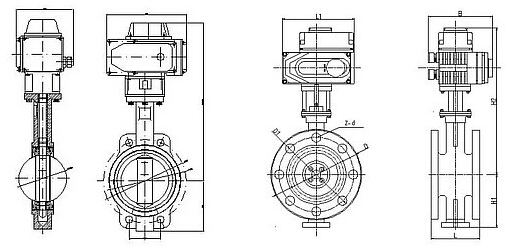

电动开关蝶阀结构图(对夹式)            电动开关蝶阀结构图(法兰式)

电动开关蝶阀技术参数:


公称通径DN50~DN1200mm
公称压力PN0.6、1.0、1.6、2.5MPa
连接方式对夹式、法兰式
密封形式软密封,金属密封
介质温度-20℃-450℃
动作方式开关两位(快速切断)
操作范围0~90°
适用介质水、油品、气体、蒸汽、腐蚀性流体


电动开关蝶阀和电动调节蝶阀的区别:

 一,开关型电动蝶阀的开启和关闭只有两个位置,要么阀门全开,要么阀门全关,不能用来做介质流量的调节控制。

 二,调节型电动蝶阀可对管道中的介质流量、压力、温度等进行控制,且其三偏心密封阀芯设计能保证在半开状态下耐冲刷、耐气蚀。


电动开关蝶阀零件材料:


阀体球墨铸钢、铸钢、合金钢、不锈钢
碟板灰铸铁、球墨铸钢、铸钢、不锈钢
密封圈各种橡胶、聚四氟、不锈钢
阀杆2Cr13、不锈钢
填料O型圈、柔性石墨
