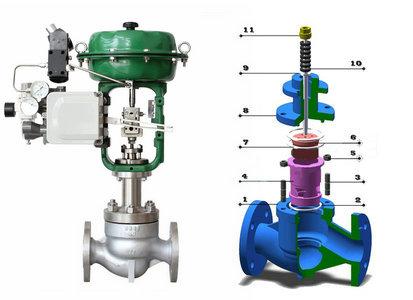

气动薄膜套筒调节阀

阀门型号:ZJHM

通径规格:DN25~DN300mm

结构形式:压力平衡式阀芯

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-17℃-450℃(具体见产品详情)

应用范围:石油、化工、电力、冶金等工业

产品特点:大容量,允许压差大,操作稳定,维护简单


气动薄膜套筒调节阀概述:

       ZJHM气动薄膜套筒调节阀是一种高性能、大容量调节阀产品,采用套筒导向,导向面积大,稳定性好,可以快速在线更换阀内件,维修效率高,节约人力和时间。气动薄膜套筒调节阀因其稳定性好、维护简单而广泛应用,压力平衡式阀芯,消除了阀瓣上的大部分静态不平衡力,并有一定的阻尼作用,可以减小流体流动引发的振动,特别适用于泄露量要求不高、阀前后压差较大的场合!


气动薄膜套筒调节阀特点:

1、采用平衡型阀芯,不平衡力小,允许压差大,操作稳定。

2、阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏。

3、比普通单双座调节阀噪声降低10DB左右。

4、结构简单,装拆维修方便。


气动薄膜套筒调节阀原理:

       气动薄膜套筒调节阀是自动化控制系统中仪表的重要执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的(0-10MA DC或4-20MA DC)电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,从而改变阀门开度位移,达到对管路流体介质流量、压力、温度、液位等工艺参数调节控制!


气动薄膜套筒调节阀参数:


阀体
形      式直通铸造球型阀
公称通径25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力PN16、40、64bar
法兰标准JB/T79.1-94、79.2-94等
材      料铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  阀  盖标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式套筒式


阀内组件
阀芯型式压力平衡式阀芯
流量特性等百分比特性和线性特性
材      料不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。
