电动不锈钢球阀


 如需购买请点击




电动双座调节阀

阀门型号:ZDLN

通径规格:DN25~DN300mm

结构形式:直通双座铸造球型阀

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-17℃-450℃(具体见产品详情)

应用范围:气体、液体、蒸汽、工业窑炉、食品机械等

产品特点:阀前后压差大、流通能力大、不平衡力小、操作稳定


电子式双座电动调节阀概述:

       ZDLN电子式双座电动调节阀通过使用阀芯桶上的两道密封线同时密封的方式,实现压力补偿和阀门关断。阀座有上、下两个阀芯球,流体作用在上、下阀芯上的推力,其方向相反但大小接近,不平衡力很小,允许压差大,额定流量系数比同口径的电动单座调节阀大,但该阀的泄漏也比单座阀大,适用于对泄露量要求不严格,阀前后压差较大的干净介质场合。



电子式双座电动调节阀原理:

       电子式电动双座调节阀由3810L系列(或PSL系列)直行程电子式电动执行器与直通双座调节阀体组成,内含饲服功能,接受统一的4-20MA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。


电子式双座电动调节阀特点:

       电子式电动双座调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性、拆装方便等特点,广泛应用于控制气体、液体、蒸汽等介质,特别使用于压差较大且对泄露量要求不严格干净介质场合。


电子式双座电动调节阀参数:


阀体
形      式直通铸造球型阀
公称通径25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力PN16、40、64bar
法兰标准JB/T79.1-94、79.2-94等
材      料铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  阀  盖标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料


阀内组件
阀芯型式直通双座铸造铁球型阀
流量特性等百分比特性和线性特性
材      料不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。


电子式双座电动调节阀执行机构:


主要技术参数电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC
防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄
环境温度:-25 +70℃ 环境湿度:≤95%


额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径DN(mm)
253240506580100125150200250300
阀座直径DN(mm)
253240506580100125150200250300
额定流量系数Kv
10162540631001602503605709001440
行程L (mm)
16254060100
允许压差( bar)
381 LS/XA-20381 LS/XA-30381 LS/XA-50381 LS/XA-65381 LS/XA-99
配用执行机构型号
646464646464646464644034

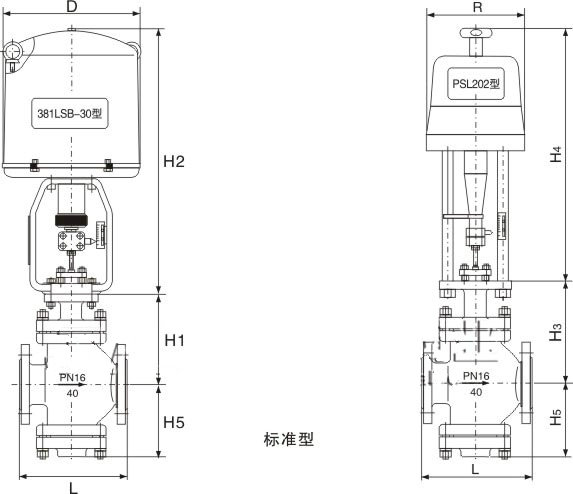

电子式双座电动调节阀尺寸:

气动球阀厂

外形尺寸及重量     单位:mm
公称通径253240506580100125150200
LPN16/40185200220250275300350410450550
PN64200210235265295320370440475570
D
255255255255255255255310310310
R
177177177177177177177226226226
H1PN16/40155175180200235250260330350420
PN64165185185205245255270335365430
H3PN16/40171195200220262277287357377447
PN64181205205225272282297362392457
H2
373495495495700700700725725725
H4
459459459459520520520570570570
H5PN64120120140145190210220270280320
重量
(KG)
PN16/40161922233950598087115
PN6421243133497592129137170
