气动薄膜切断阀

产品属性

  • 所属分类:气动调节阀
  • 产品编号:1563947404
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀价格


如需购买请点击

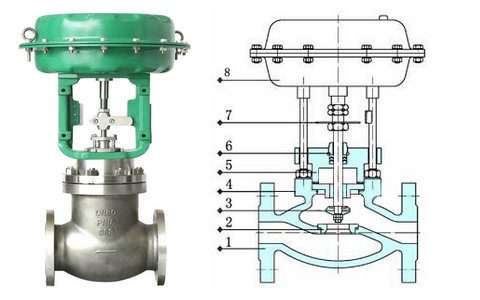

气动薄膜切断阀

阀门型号:ZMQP、ZMQM

通径规格:DN15~DN200mm

结构形式:直通铸造阀、三通铸造阀

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-17℃-450℃(具体见产品详情)

应用范围:无杂质、无颗粒的液体、气体(氧气)介质

产品特点:快速动作、严密切断、安全可靠、反应灵敏


气动薄膜切断阀概述:

       ZMQ气动薄膜切断阀具有快速切断的功能,由多弹簧气动薄膜执行机构与控制阀门组成,阀体结构有单座、套筒和三通三种形式,通过接收控制系统或调节仪表来的信号,达到对工艺管道内流体的切断、接通或切换,具有反应灵敏、动作可靠、快速开闭等特点。气动切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质,要求快速严密关闭,快速放空的自动控制系统中。


气动薄膜切断阀特点:

       气动快速切断阀动作速度快、推力大、阀体流路通畅、流量系数大,是一种快速动作、严密切断、安全可靠的高性能新型切断阀。根据允许压差情况、介质特点以及工艺管道要求,可选用单座、套筒、三通切断阀。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。


气动薄膜切断阀参数:


阀体
形      式直通铸造球型阀、三通铸造球型阀
公称通径15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm
公称压力PN16、40、64bar
法兰标准JB/T79.1-94、79.2-94等
材      料铸钢( ZG230-450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
工作温度标准型:-17-230℃ 散热型:230-450℃ 低温型:-60--196℃ 波纹管密封型:-40-350℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料


阀内组件
阀芯型式单座柱塞型阀芯(单座)、压力平衡式阀芯(套筒)、V型缺口阀蕊(三通)
流量特性快开
材      料不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。


阀作用形式
气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)


附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
