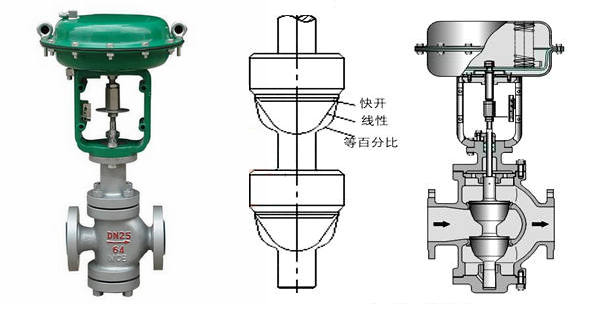

气动薄膜双座调节阀

阀门型号:ZJHN

通径规格:DN25~DN200mm

结构形式:双座导向型阀芯

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-17℃-450℃(具体见产品详情)

应用范围:气体、液体、蒸汽、石油、化工、电站

产品特点:功能强、性能可靠、连线简单、调节精度高


气动薄膜双座调节阀概述:

       ZJHN气动薄膜双座调节阀一般用于有压力补偿的要求下,通过使用阀芯桶上的两道密封线同时密封的方式实现压力补偿和阀门关断。气动薄膜双座调节阀阀体内有两个阀座,比单座调节阀多了一个阀座,也正因这样的结构形式,加大了泄露量!但其流通能力强,不平衡办小,允许使用的差压较大,比同口径的单座阀流通能力大,所以通常特别适用于大流量、高压降和泄漏较大的场合。


气动薄膜双座调节阀特点:

       气动双座调节阀和单座调节阀的区别,双座阀体内有两个阀座,单座阀体内有一个阀座,双座阀能承受的压差大,但泄漏量也大;单座阀能承受的压差小,但泄漏量也小。气动薄膜双座调节阀广泛应用于控制气体、液体、蒸汽等介质的工艺参数,如压力、流量、温度、液位保持在给定值。


气动薄膜双座调节阀参数:


阀体
形      式直通铸造球型阀
公称通径20、25、32、40、50、65、80、100、125、150、200mm
公称压力PN16、40、64bar
法兰标准JB/T79.1-94、792-94等
材      料铸钢、铸不锈钢等
上  阀  盖标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式双座导向型


阀内组件
阀芯型式双座导向型阀芯
流量特性等百分比特性和线性特性
材      料不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。


阀作用形式
气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)


附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
