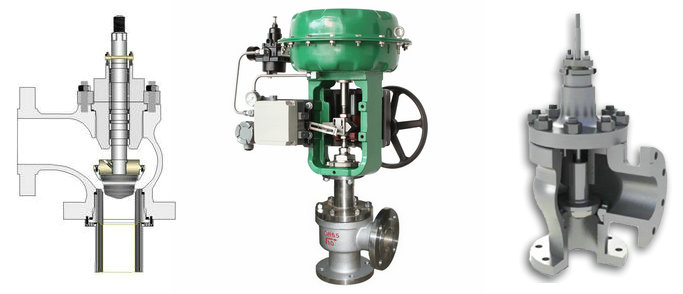

气动薄膜角式调节阀

阀门型号:ZMAS、ZMBS

通径规格:DN20~DN200mm

结构形式:角形单座铸造阀

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-196℃-450℃(具体见产品详情)

应用范围:高粘度、含有悬 浮物和颗粒状物质

产品特点:可避免结焦、堵塞,便于自净与清洗,用于90度弯接头处


气动薄膜角式调节阀概述:

       ZMABS气动薄膜角式调节阀适用于要求直角连接,介质为高粘度、含悬浮物和颗粒状介质的场合,主要由气动薄膜多弹簧执行机构和角形阀组成,阀芯采用顶导向结构,具有体积小、重量轻、流路简单、阻力小、易于冲洗的特点。气动薄膜角式调节阀广泛应用于控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。


气动薄膜角式调节阀特点:

      气动薄膜角式调节阀特别适用于允许泄露量小,阀前阀后压差不大的高粘度、含有悬 浮物和颗粒状物质的调节,可避免结焦、堵塞,便于自净与清洗,本产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列,适用流体温度可在-196℃-+450℃范围之间,流量特性为线形或等百分比,多种规格可供选择。


气动薄膜角式调节阀参数:


阀体
形      式角形单座铸造球型阀
公称通径20、32、40、50、65、80、100、1 25、150、200mm
公称压力PN16、40、64bar
法兰标准JB/T79.1-94、79.2-94等
材      料铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  阀  盖标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式角型铸造阀


阀内组件
阀芯型式单座柱塞型阀芯
流量特性等百分比特性和线性特性
材      料不锈钢(304、316、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。
