电动套筒调节阀

产品属性

  • 所属分类:电动调节阀
  • 产品编号:1563946440
  • 浏览次数:0
  • 发布日期:2019-07-25
  • 产品概述
  • 性能特点
  • 技术参数

气动球阀厂


 如需购买请点击

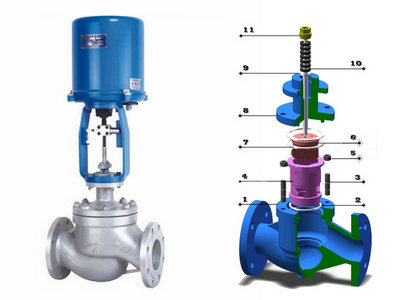

电动套筒调节阀

阀门型号:ZDLM

通径规格:DN25~DN300mm

结构形式:压力平衡式阀芯

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-17℃-450℃(具体见产品详情)

应用范围:电力、冶金、石油、化工、轻工

产品特点:允许压差大,稳定性好,工作时不易产生振动,适用性强


电子式电动套筒调节阀概述:

       ZDLM电子式电动套筒调节阀采用套筒导向平衡型阀芯,特别适用于阀前阀后压差较大,泄露要求不高的工作场合,且操作稳定性好,工作时不易产生振动,噪音低。电动套筒调节阀可配PSL、3810电子式电动执行器,以电源为动力,接受0~10MA或4~20MA直流信号,自动地控制调节阀开度,从而达到对压力、温度、流量、液位等工艺参数的连续调节。


电子式电动套筒调节阀特点:

       电动套筒调节阀阀芯导向面大,可以减小流体流动引发振动,具有工作平稳、流量特性准确等特点,且噪音低,比普通的单、双座调节阀噪声降低10DB左右,适用性强,广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。


电子式电动套筒调节阀参数:


阀                     体
形      式直通铸造铁球型阀
公称通径25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力PN16、40、64bar
法兰标准JB/T79.1-94、79.2-94等
材      料铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  阀  盖标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料


阀内组件
阀芯型式压力平衡式阀芯
流量特性等百分比特性和线性特性
材      料不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

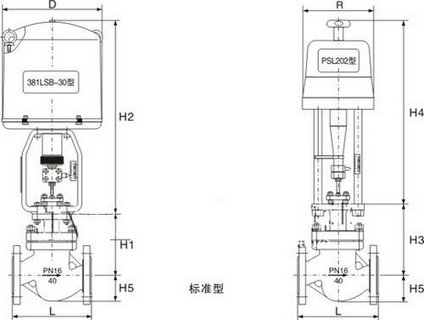

电子式电动套筒调节阀尺寸:

气动球阀价格


外形尺寸及重量     单位:mm
公称通径253240506580100125150200
LPN16/40184220222254276298352410451600
PN64210251251286311337394457508650
D
255255255255255255255310310310
R
177177177177177177177226226226
H1PN16/40128152152160205205208273330364
PN64/100140160160180210210220290340370
H3PN16/40144172172180232232235300357391
PN64/100156180180200237237247317367397
H2
373495495495700700700725725725
H4
459459459459520520520570570570
H5
586873809098108123140168

68758388100105125148170203
重量
(KG)
PN16/40121517183446547679100
PN64/10016192627436985120125150
