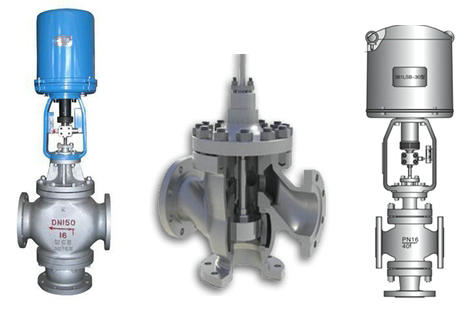

电动三通调节阀

阀门型号:ZDLQ、ZDLX

通径规格:合流阀:DN25~300mm 分流阀:DN80~300mm

结构形式:三通铸造阀

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64

适用温度:-17℃-450℃(具体见产品详情)

应用范围:液体、气体、蒸汽、化工、石油、冶金、电站

产品特点:一阀多用,动作灵敏、流量大、调节精度高


电子式电动三通调节阀概述:

       ZDLQ/X电子式电动三通调节阀通常分为合流和分流两种形式,合流阀为两进一出,其作用是将两种流体汇合成第三种流体,分流阀为一进两出,将一种流体分成两路流体,从而达到流体混合升温或降温,或流体不等量分流,满足各种不同工况的使用要求。但合流、分流阀只能对应选用,当公称通径和压差较小时合流阀可用于分流场合,当公称通径DN≥80MM和压差较大的分流场合,只能使用分流阀。


电子式电动三通调节阀特点:

       电动三通调节阀常用于热交换器的两种介质调节,及简单的配比调节,可一台代替两台单座、双座调节阀使用,还可节省去安装管道、节省投资,占据空间小。采用3810系列或PSL系列直行程电动执行机构和三通调节阀体组成,以电源为动力,接受统一的标准信号0~10MA DC或4-20MA DC驱使阀门开度与此操作信号相对应,达到对压力、流量、液位、温度等工参数的调节。


电子式电动三通调节阀参数:

气动球阀价格
电动不锈钢球阀
分流阀合流阀


电动三通调节阀原理:

      电动三调节阀阀体为三通结构,即一进两出(分流型),两进一出(合流型),其中三通合流调节阀用于将两种流体混合成第三种流体,或两种不同温度的同种流体,混合成同一温度流体。而三通分流阀则是将一种流体分成两路流体。


电动三通调节阀执行机构:


阀        体
形      式三通铸造阀
公称通径25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力PN16、40、64bar
法兰标准JB/T79.1-94、79.2-94等
材      料铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  阀  盖标准型:-17-230℃  散热型:230-450℃  低温型:-60--196℃  波纹管密封型:-40-350℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料


阀内组件
阀芯型式双导向双座套筒型阀芯
流量特性等百分比特性和线性特性
材      料不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。


主要技术参数电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC
防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄
环境温度:-25 +70℃ 环境湿度:≤95%
